LOGOKreislaufgerät TR 300c (compact) TR300c ready

WARNUNG: Rebreathertauchen ist anders. Eine Nutzung des Gerätes oder Teile davon, erfolgt auf eigene Gefahr, es wird keinerlei Haftung aus daraus entstehenden Schäden übernommen !

Motivation:

Die Möglichkeiten die ein Kreislauftauchgerät eröffnet sind vielseitig.

Auf der einen Seite stehen die langen Tauchzeiten durch den geringen Verbrauch an Atemgasen, auf der anderen Seite die fast völlige Geräuschlosigkeit.

Leider werden die Kreislaufgeräte in Deutschland immer häufig in den TEK-Bereich abgeschoben. Es wird häufig gedacht das ein Kreislauftauchgerät zu kompliziert sei und das es gegenüber einem offenen System keinen Vorteil bietet.

Für die Mehrzahl der in heimischen Seen durchgeführten Tauchgänge mag das zutreffen.

Für einen 6m tiefen TG im Baggersee zum Fische ansehen reicht auch eine 10ner Druckluftflasche mit einem normalen Automaten (Kaltwasserautomat ist da purrer Luxus) völlig aus.

Wenn ich allerdings gerne UW Aufnahmen (Foto oder Video) mache, komme ich mit einem ruhigen und blasenfreien Kreislauftauchgerät viel näher an die Tiere heran.

Erst recht im Urlaub. Wer schon einmal einen Kreislauftauchgang an einem warmen Riff gemacht hat wird sicher nie wieder offen dort tauchen gehen.

Daraus folgt, das ein Kreislauftauchgerät auch zur Mitnahme in den Urlaub, transportabel und flexibel sein muß.

Durch die starke Verbreitung der eCCR System (z.B. Evolution) sind zunehmend mehr kleine Nitrox Flaschen auf Urlaubstauchbasen zu bekommen.

Als nun noch einige Rebreatherteile vom TR300 übrig waren wurde daraus der TR300c (compact) geboren.

Der TR300c schließt somit die Lücke zwischen dem leichtem TR300sc und dem “grossem” TR300 V3.


Auch hier wurden wieder als Rahmenbedingung definiert: preiswert, einfach, zuverlässig und erweiterbar.

Inspiriert von anderen Kreislaufsystemen suchte ich nach einem einfachen und vor allem günstigen Kreislaufgerätedesign.
Desweiteren sollte der Rebreather flexibel zu konfigurieren sein, besonders was Tauchzeit (Atemkalkmenge, Atemgasvorrat) und Bailout betrifft.

Das Design basiert auf:

  • Atemkalkbehälter
    Der eigendliche Rebreather besteht aus einem einfachen Kalkbehälter. Der Kalkbehälter hat eine Kapazität von 2,8 Liter (3 kg) Atemkalk und ist axial ausgelegt. Das besondere ist das die eigendliche Kalkpatrone innerhalb des Gehäuses angebracht ist, was einen zusätzlichen optimalen Wärmeschutz ergibt.
  • Sauerstoffmessung.
    Die Sauerstoffmessung erfolgt im Kalkbehälter direkt am Einatemschlauchanschluß.
  • Gaszuführung.
    Links und rechts vom Gehäuse befinden sich die Halterungen für das Diluent- und die Sauerstoffflasche. Das Diluent wird direkt auf das ADV geführt, der Sauerstoff wird KISS Style ebenfalls am Bypass angeschlossen.
  • Gegenlunge nahe am Oberkörper.
    Die Gegenlungen sind links und rechts vom Kalkbehälter angebracht und mit einem Neoprenüberzug gegen Beschädigung geschützt. Es stehen max. 7 Liter Gegelungenvolumen zur Verfügung, was für einen CCR schon viel zu viel ist, sodaß das Volumen noch reduziert werden kann. Durch die lungennahe Position der Gegenlunge auf dem Rücken (äquivalent Dolphin) ist der Atemwiederstand CE Konform :-).Es bleiben also die Brustgurte frei von komplexen Gegenlungendesign, die es erschweren irgendwelche D-Ringe zu finden, und können so für das einhängen von Stages optimal genutzt werden (Bailout). Ein muß für anspruchsvollere Tauchgänge ausserhalb der Nullzeiten !
  • Modularer, stabiler und geschützter Aufbau.
    Der Kalkbehälter (Gehäuse) besteht aus 3.5mm starkem HardPVC und hält auch starker Beanspruchung stand.
  • Einsatz von Standard Atemgasflaschen.
    Am Gehäuse werden nun rechts und links die Gasflaschen festgemacht (Spanngurt). Es können so Flaschen mit 1 Liter bis 3 Liter befestigt werden.

Ich denke eine “normale” CCR Konfiguration wird für das Diluent und für den Sauerstoff je eine 2 Liter Flasche verwenden.

Technische Daten:

Gewicht

(leer ohne Flaschen und Jacket):

10kg ( Gehäuse 3.5kg, Kalkbehälter 3.5kg, Gegenlungen 3kg)
Abmessung: Höhe: 55cm, Gehäusedurchmesser: 180mm
Kalkbehälter: Axial, ca. 2,6 Liter Atemkalk (3 kg)
Gegenlunge: zwei Stück mit je max. 3.5 Liter
Gasversorgung: Diluent über ADV, Sauerstoff über konstant Dosierung mit manueller Zumischung (KISS-Style)

In der Gruppe: TR 300 kann diskutiert werden 🙂

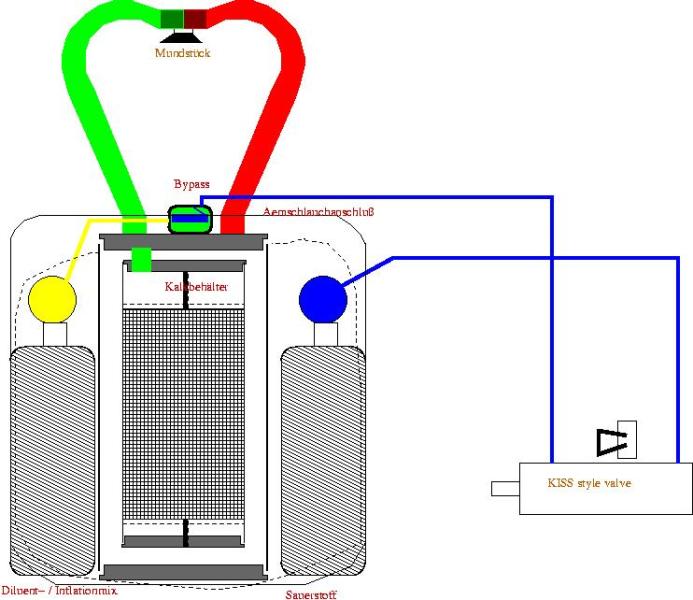

Hier die Zeichnung des TR 300 compact.

Der TR 300c hat keine CE und wird auch nicht als Fertiggerät angeboten oder verkauft. Der TR 300c dient lediglich als Anschauungs- oder Forschungsobjekt. TR300c Shematic

Neue Bilder des TR300c.

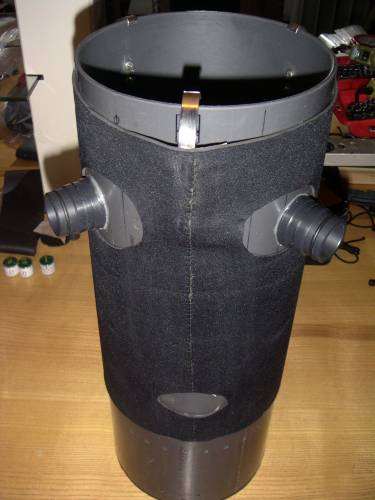

Kalkbehälter Gehäuse mit Gegenlungenanschlüssen Gehäuse

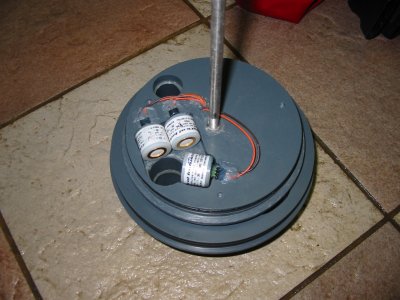

Sensoren Sensoren

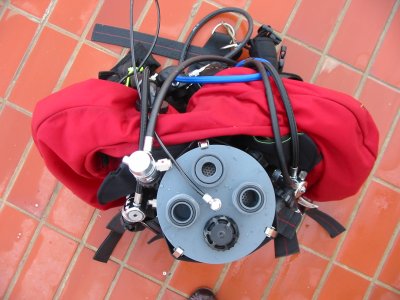

Detail Anschlüsse Kopfteil Komplett

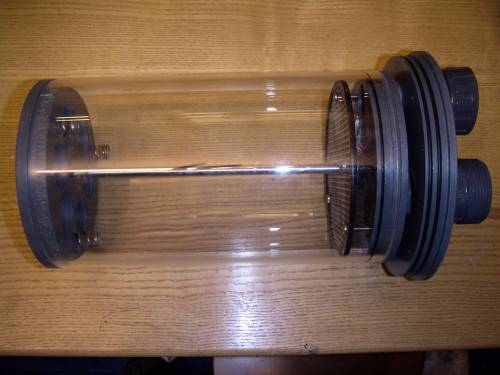

Kalkbehälter

Kopf, Boden, Siebeinsatz und Plexiglasbehälter

Kalkbehälter

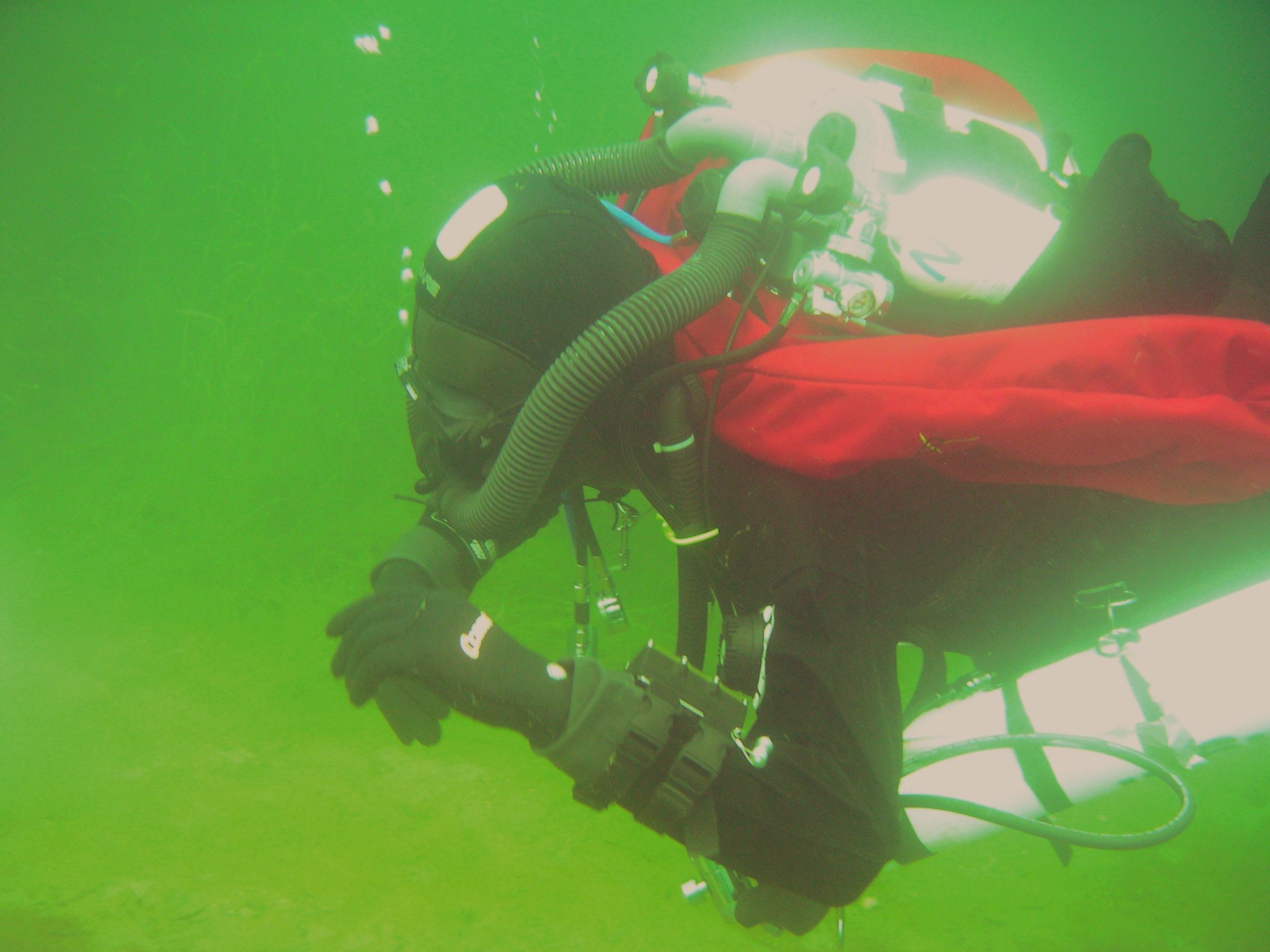

TR300c im Einsatz

Anmerkung:

Diese Anmerkungen sind erforderlich, um den in Taucherkreisen üblichen Wortschlachten vorzubeugen.

  1. Niemand sollte dies nachbauen, oder es auch nur versuchen
  2. Mit solchen Tauchgeräten kann man alles, nur nicht tauchen
  3. Wer doch damit taucht, wird sicher sofort sterben
