TR300

Kreislaufgerät TR 300sc (super compact)

 WARNUNG: Rebreathertauchen ist anders. Eine Nutzung des Gerätes oder Teile davon, erfolgt auf eigene Gefahr, es wird keinerlei Haftung aus daraus entstehenden Schäden übernommen !

Motivation:

Die Möglichkeiten die ein Kreislauftauchgerät eröffnet sind vielseitig. Auf der einen Seite stehen die langen Tauchzeiten durch den geringen Verbrauch an Atemgasen, auf der anderen Seite die fast völlige Geräuschlosigkeit. Leider werden die Kreislaufgeräte in Deutschland immer häufig in den TEK-Bereich abgeschoben. Es wird häufig gedacht das ein Kreislauftauchgerät zu kompliziert sei und das es gegenüber einem offenen System keinen Vorteil bietet. Für die Mehrzahl der in heimischen Seen durchgeführten Tauchgänge mag das zutreffen. Für einen 6m tiefen TG im Baggersee zum Fische ansehen reicht auch eine 10ner Druckluftflasche mit einem normalen Automaten (Kaltwasserautomat ist da purer Luxus) völlig aus. Wenn ich allerdings gerne UW Aufnahmen (Foto oder Video) mache, komme ich mit einem ruhigen und blasenfreien Kreislauftauchgerät viel näher an die Tiere heran. Erst recht im Urlaub. Wer schon einmal einen Kreislauftauchgang an einem warmen Riff gemacht hat wird sicher nie wieder offen dort tauchen gehen. Daraus folgt, das ein Kreislauftauchgerät auch zur Mitnahme in den Urlaub, transportabel und flexibel sein muss. Durch die starke Verbreitung der eCCR System (z.B. Evolution) sind zunehmend mehr kleine Nitrox Flaschen auf Urlaubstauchbasen zu bekommen. Als nun noch einige Rebreatherteile vom TR300 übrig waren wurde daraus der TR300sc (super compact) geboren.

Auch hier wurden wieder als Rahmenbedingung definiert: preiswert, einfach, zuverlässig und erweiterbar.

Inspiriert von anderen Kreislaufsystemen suchte ich nach einem einfachen und vor allem günstigen Kreislaufgerätedesign. Des weiteren sollte der Rebreather flexibel zu konfigurieren sein, besonders was Tauchzeit (Atemkalkmenge, Atemgasvorrat) und Bailout betrifft.

Das Design basiert auf:

• Atemkalkbehälter
  Der eigentliche Rebreather besteht aus einem einfachen Kalkbehälter. Der Kalkbehälter hat eine Kapazität von 1 Liter (1.1kg) Atemkalk und ist axial ausgelegt. Das besondere ist das die eigentliche Kalkpatrone vertikal zwischen den Gegenlungen angeordnet ist.
• Sauerstoffmessung.
  Die Sauerstoffmessung kann in der Einatemgegenlunge oder (Adapter) am Einatemschlauchanschluß erfolgen.
• Gaszuführung.
  Links und rechts vom Gehäuse befinden sich die Halterungen für das Diluent- und die Sauerstoffflasche. Das Diluent wird direkt auf das ADV geführt, der Sauerstoff wird KISS Style ebenfalls am Bypass angeschlossen.
• Gegenlunge nahe am Oberkörper.
  Die Gegenlungen sind links und rechts vom Kalkbehälter angebracht. Es stehen max. 6 Liter Gegelungenvolumen zur Verfügung, was für einen CCR schon viel zu viel ist, sodass das Volumen noch reduziert werden kann. Durch die Lungen nahe Position der Gegenlunge auf dem Rücken (äquivalent Dolphin) ist der Atemwiederstand CE Konform :-).Es bleiben also die Brustgurte frei von komplexen Gegenlungendesign, die es erschweren irgendwelche D-Ringe zu finden, und können so für das einhängen von Stages optimal genutzt werden (Bailout). Ein muss für anspruchsvollere Tauchgänge ausserhalb der Nullzeiten !
• Modularer, stabiler und geschützter Aufbau.
  Alle Rebreatherteile sind in einem Edelstahlgehäuse untergebracht (später Kevlargehäuse). Der „Deckel“ kann auch transparent sein, dann kann der Buddy immer sehen ob alles OK ist.
• Einsatz von Standard Atemgasflaschen.
  Am Gehäuse werden nun rechts und links die Gasflaschen festgemacht (Spanngurt). Es können so Flaschen mit 1 Liter und 2 Liter befestigt werden.

Ich denke eine „normale“ CCR Konfiguration wird für das Diluent und für den Sauerstoff je eine 1 Liter Flasche verwenden.

Technische Daten:

Gewicht (leer ohne Flaschen und Jacket):	6kg (Edelstahlgehäuse 2.7kg, Kalkbehälter 2.3kg, Gegenlungen 1kg)
Abmessung:	Höhe: 40cm, Breite: 30cm, Kalkbehälterdurchmesser: 100mm
Kalkbehälter:	Axial, ca. 1 Liter Atemkalk (1.3 kg)
Gegenlunge:	max. 6 Liter
Gasversorgung:	Diluent über ADV, Sauerstoff über konstant Dosierung mit manueller Zumischung (KISS-Style)

Hier die Zeichnung des TR 300 compact:

Der TR 300sc hat noch keine CE und wird auch nicht als Fertiggerät angeboten oder verkauft. Der TR 300sc dient lediglich als Anschauungs- oder Forschungsobjekt.

Neue Bilder des TR300sc:

Frontansicht von Kalkbehälter und Gegenlunge.

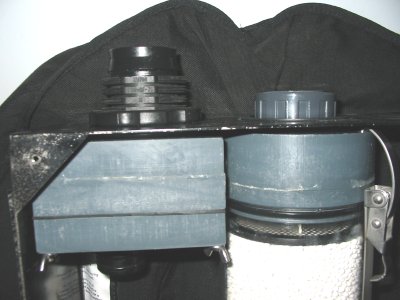

Detail der Einatemseite.

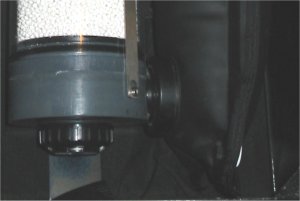

Detail der Ausatemseite. Durch die Anordnung der Gegenlunge mit Anschluss am unteren Ende des Kalkbehälters ergibt sich eine effektive Wasserfalle. Zusammen mit dem Überdruckventil im Boden kann eindringendes Wasser effektiv entfernt werden.

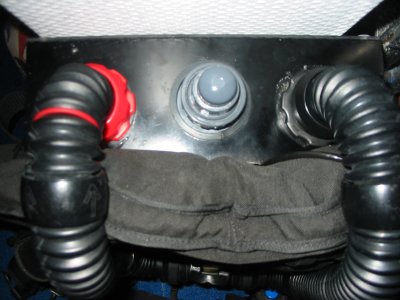

Atemschlauchanschluss und Bypassanschluß

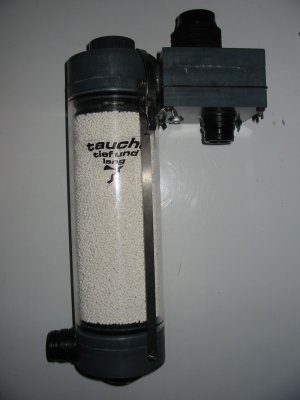

Kalkbehälter

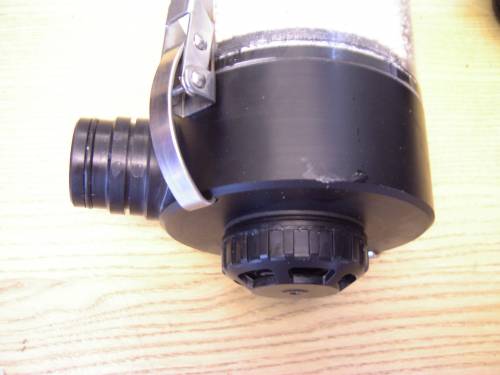

Kalkbehälter Boden mit Überdruckventil Dient auch zum Wasserentleeren Mit neuen Teilen von TecME

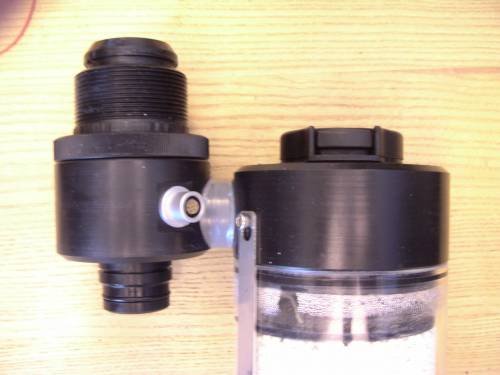

Kalkbehälter Kopf Mit neuen Teilen von TecMe

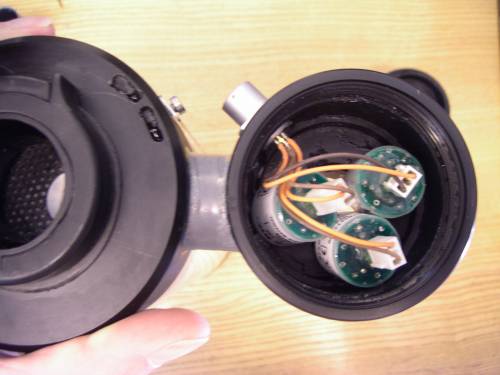

Sensor Kopf mit Platz für drei Sensoren Mit neuen Teilen von TecMe

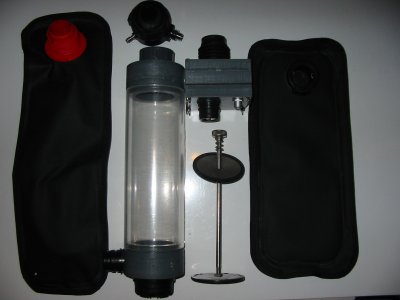

Kalkbehälter in Teilen Kopf, Boden, Gegenlungen, Siebeinsatz und Plexiglasbehälter

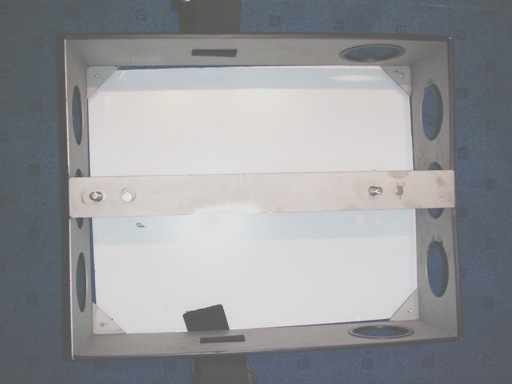

Das Edelstahlgehäuse Es wiegt lediglich 2.7kg !

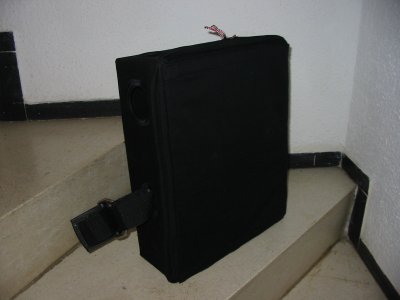

Das Edelstahlgehäuse mit Stoffhülle Es wiegt lediglich 2.7kg !

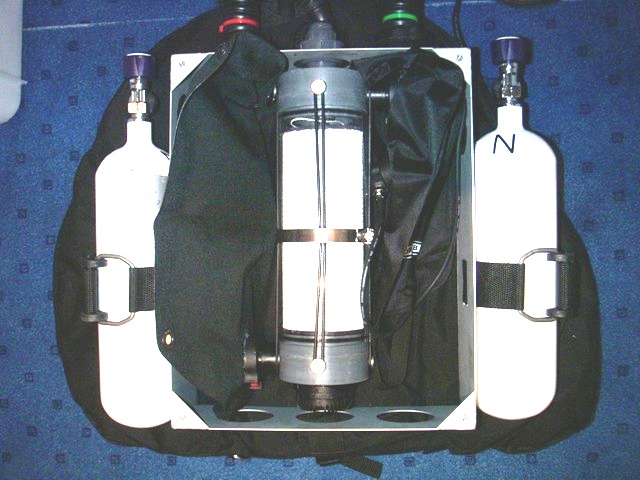

TR300sc mit 2 x 2 Liter Flaschen

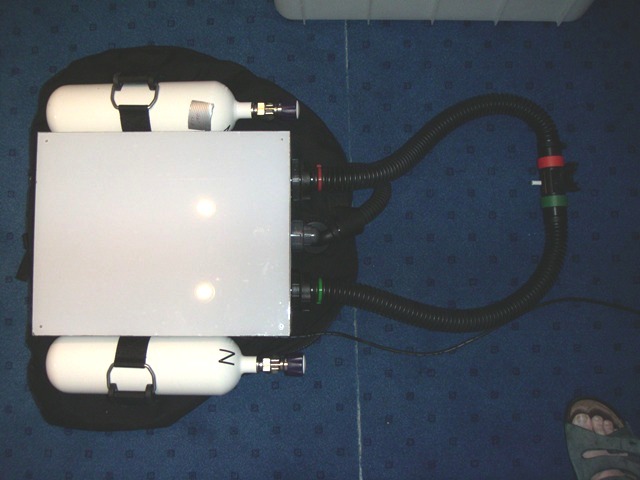

TR300sc fertig zum tauchen

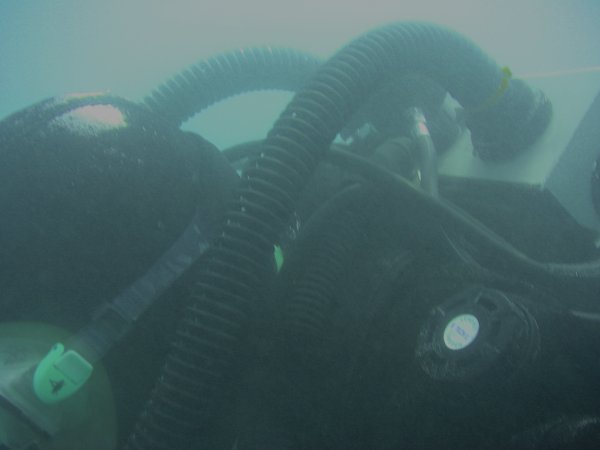

TR300sc Unterwasser

Anmerkung: Diese Anmerkungen sind erforderlich, um den in Taucherkreisen üblichen Wortschlachten vorzubeugen.

1. Niemand sollte dies nachbauen, oder es auch nur versuchen
2. Mit solchen Tauchgeräten kann man alles, nur nicht tauchen
3. Wer doch damit taucht, wird sicher sofort sterben

WARNING: Rebreather diving is different. The use of this Rebreather is at your own risk. Rebreathers may kill you.

The possibilities of diving with an rebreather offers some great features. On the one hand there are the long divingtimes because of low usage of oxygen and diluent, on the other hand the silentness. I was interressted since middle of the last year in rebreathers. I read the most out of the web.

I had some parts left from the TR300 and I am looked forward to build a mCCR (KISS-Style) rebreather for deep dives.

The TR300sc (super compact) was born

The design based on:

• Extensible scrubber canisterThe rebreather consist of a axial scrubber canister for 1 Liter (1.3kg) of sodalime.
• oxygen meassure.The oxygen is messured at the inhale side. therefore we have an sensorhousing between the scrubber and the inhale connector (breathinghose). The sensorhousing fits 3 sensors from TecMe.
• gasaddition.The diluent will be added through a „automated diluent addition valve“ (is like a SCUBA second stage). In the same housing there is also the oxygen addition connected so both gases will be mixed before they will be inhale through the scrubber.The oxygen Gas comes through an needlevalve or offices. I is posible to connect some kinds of KISS-Style injectors e.g. hydrogom.
• Breathingbags near by the divers lung (on the back).The counterlungs are beside the scrubber canister. There are two bags (one 6 Liter (exhale), one 4 Liter (inhale)).
• Changable, stable and save construction.The rebreatherparts are inserted in an stainless Steel housing. All parts are serviceable from the top side.
• Using of standard breathing gas cylinders.At the housing there can be cylinders 1 or 2 liter connected

• Weight (empty without Jacket and cylinder) 6 kg
• Scrubbervolume 1 Liter (1.3kg sofnolime)
• Countelungvolume: max. 10 Liter
• Housing: 32cm x 38cm x 11cm (wide, height, deep)

Pictures of the TR300sc.

Frontview of scrubber and counterlung.
Details of the inhale side and sensorhousing.
Details of the exhale side.
Breathinghose and bypass connector
Scrubber
Scrubber bottom with overpressure Valve also usable as waterdump valve new parts now from TecME
Scrubber head with new sensor housing new parts now from TecME
Sensor head fits now tree sensors new parts now from TecME
Scrubber in parts Head, bottom, Counterlungs, Filters and Plexiglastube
The stainless steel housing it’s weight is only 2.7Kg !	>
TR300sc with 2 x 2 Liter cylinders
TR300sc ready to dive
TR300sc underwater
